性能特点
全数字化控制技术
◆ 采用先进的 DSP 数控技术,有效的提升了产品的性能 和系统的可靠性,并实现更高功率密度的集成和小型化
◆ 采用数字化控制,将原来电池模式 DC-DC 变换器由 模拟控制改为数字化控制,提高了产品可靠性
◆ 采用数字化控制的有源功率因数校正技术,使输入功 率因数高达 0.99 以上, 以避免对电网环境的污染,达到节能效果,降低了系统的投资成本的目的
◆ 采用智能化电能电池管理技术,使用三段式充电,有 效的延长电池寿命,减 少电池维护次数;可定期的对电池进 行自检,及时发现电池问题
高效绿色产品
◆ 功率因数 0.8,适合负载的发展趋势,实现更强的带载 能力。同时增加了 ECO 功能经济模式,在此模式下 1-3KVA 整机效率大于 94%,6-10KVA 整机 效率大于 98%,降低
UPS 的电力损耗,节约用户使用成本
◆ 本系列产品为绿色环保型产品,符合欧盟环保指令 RoHS 的各项要求和国家 电子信息产品污染控制管理办法
电力保障能力极强
◆ 极宽的输入电压和频率范围,即使在电力环境非常恶 劣的偏远地区也能正常 的供电,减少了电池放电次数,提高了电池的使用寿命
◆ 具有旁路功能,当输出过载或 UPS 发生故障时,可以 无间断地转到旁路工作状态由市电继续向负载供电,并提供报警信息
◆ 市电异常状态可以直接用电池启动 UPS,满足应急需求
◆ 无电池状态可直接采用市电启动 UPS,可做高精度稳 压电源使用
◆ 自动识别,并适应 50HZ/60HZ 电源系统满足不同电 源系统要求
多种保护安全放心
◆ 集交流输入过、欠压保护、输出过载、短路保护,逆 变器过热保护、IGBT 过流保护、电池欠压预警保护和电池充 电保护等多功能保护于一体,极大的 保证了系统运行的稳定
性和可靠性
◆ 具有输入零火线侦测功能,可避免 UPS 市电输入零火 接反
◆ 输入电压与频率范围广,能有效的隔离发电机产生的 不良电力,为负载提供 洁净、安全、稳定的电源
◆ 设有电池过压,过充等保护功能,最大限度保护电池 不损坏
应用领域
中小型企业数据机房、金融、证券系统,工业自动化控制系统、服务器、网吧、商场等。

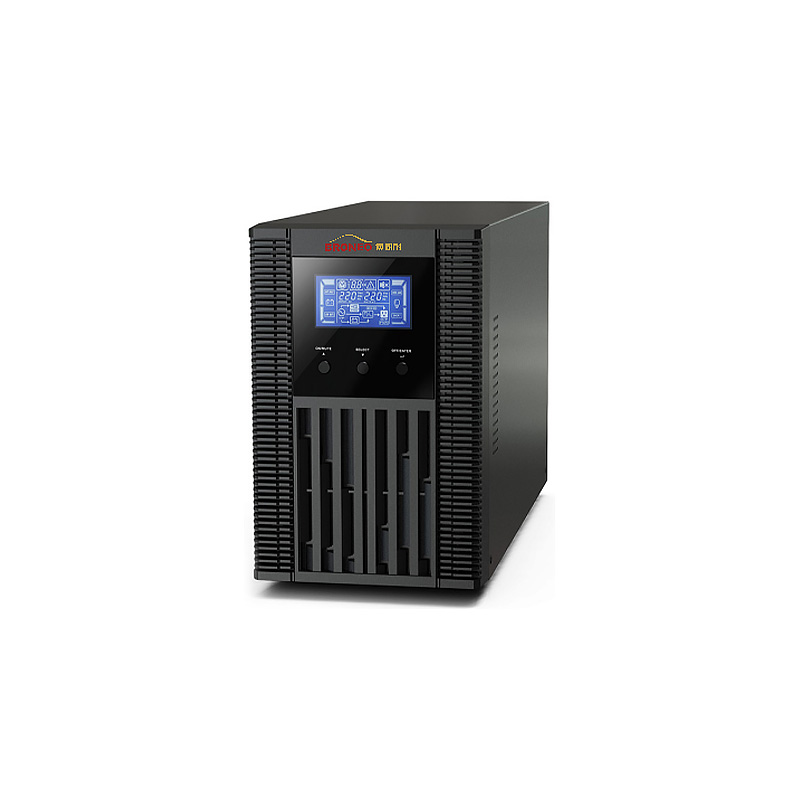

NW1100 高频在线式单进单出 UPS 技术参数
机种 | NW1100-010(L) | NW1100-020(L) | NW1100-030(L) | NW1100-060(L) | NW1100-100(L) | |||||||||||||||
容量 | 1000 VA | 2000 VA | 3000 VA | 6000 VA | 10000 VA | |||||||||||||||
800 W | 1600 W | 2400 W | 4800 W | 8000 W | ||||||||||||||||
输入 | ||||||||||||||||||||
输入额定电压 | 100/110/115/120/127VAC 或 220/208/220/230/240VAC | 220/208/220/230/240VAC | ||||||||||||||||||
电压范围 | 85-140VAC 或 160-280VAC @ 满载 | 176-300VAC @ 满载 | ||||||||||||||||||
55-150VAC 或 110-300VAC @ 半载 | 110-300VAC @ 半载 | |||||||||||||||||||
频率范围 | 40Hz~70Hz | 46~54Hz or 56~64Hz | ||||||||||||||||||
功率因数 | 0.99 @ 额定电压 (100% 负载 ) | |||||||||||||||||||
输出 | ||||||||||||||||||||
输出电压 | 100/110/115/120/127VAC 或 220/208/220/230/240VAC | 208/220/230/240VAC | ||||||||||||||||||
稳压精度 ( 电池模式 ) | ± 1% | |||||||||||||||||||
频率范围 ( 同步校正范围 ) | 47~53Hz or 57~63Hz | 46~54Hz or 56~64Hz | ||||||||||||||||||
频率范围 ( 电池模式 ) | 50Hz ±0.25Hz 或 60Hz ±0.3Hz | 50Hz 或 60Hz ±0.1Hz | ||||||||||||||||||
峰值系数 | 3:1( 最大) | |||||||||||||||||||
谐波失真 | ≤ 3% THD ( 线性负载 ) | ≤ 3% THD ( 线性负载 ) | ||||||||||||||||||
≤ 6% THD ( 非线性负载 ) | ≤ 5% THD ( 非线性负载 ) | |||||||||||||||||||
转换时间 | 旁路至逆变 | 0ms | ||||||||||||||||||
逆变至旁路 | 4ms( 一般 ) | 0ms | ||||||||||||||||||
波形 ( 电池模式 ) | 纯正弦波 | |||||||||||||||||||
效率 | ||||||||||||||||||||
市电模式 | 88% | 88% | 90% | 92% | 93% | |||||||||||||||
电池模式 | 83% | 87% | 88% | 90% | 91% | |||||||||||||||
电池 | ||||||||||||||||||||
标准机 | 电池型号 | 12 V / 9Ah | ||||||||||||||||||
数量 | 2 | 4 | 6 | 16 | 20 | 16 | 20 | |||||||||||||
标准充电时间 | 4 小时充至 90% | 9 小时充至 90% | ||||||||||||||||||
最大充电电流 | 1.0A(最大) | 1.0A/2.0A | ||||||||||||||||||
充电电压 | 27.4VDC± 1% | 54.7VDC±1% | 82.1VDC±1% | 218.4VDC ±1% | 273VDC ±1% | 218.4VDC ±1% | 273VDC ±1% | |||||||||||||
长效机 | 电池型号 | 取决于申请商 | ||||||||||||||||||
电池只数 | 2 | 3 | 4 | 6 | 8 | 6 | 8 | 16~20 可调整 | ||||||||||||
最大充电电流 | 1A/2A/4A/6A 可调整 | 1A/2A/4A/6A 可调整 | ||||||||||||||||||
充电电压 (VDC±1%) | 27.4 | 41 | 54.7 | 82.1 | 109.4 | 82.1 | 109.4 | 273VDC | ||||||||||||
显示说明 | ||||||||||||||||||||
LCD 或 LED 显示 | 负载大小 , 电池容量 , 市电模式 , 电池模式 , 旁路模式 , 故障指示 | |||||||||||||||||||
警告声音 | ||||||||||||||||||||
电池模式 | 每 4 秒响一声 | |||||||||||||||||||
电池电量低 | 每 1 秒响一声 | |||||||||||||||||||
过载 | 每 1 秒响一声 | |||||||||||||||||||
错误 | 连续鸣响 | |||||||||||||||||||
物理性能 | ||||||||||||||||||||
标准机种 | 尺寸 : 深 × 宽 × 高 (mm) | 282 × 145 ×220 | 397 × 145 ×220 | 421 × 190 × 318 | 369 × 190 ×688 | 422 × 190 × 688 | ||||||||||||||
净重 (kgs) | 9.8 | 17 | 27.6 | 61 | 74 | 66 | 76 | |||||||||||||
长效机种 | 尺寸 : 深 × 宽 × 高 (mm) | 282 × 145 ×220 | 397 × 145 ×220 | 369 × 190 × 318 | 422 × 190 × 318 | |||||||||||||||
净重 (kgs) | 4.1 | 6.8 | 7.4 | 12 | 16 | |||||||||||||||
使用环境 | ||||||||||||||||||||
湿度 | 20-90% RH @ 0-40℃ ( 无冷凝 ) | 0-95%RH @ 0-50℃ ( 无冷凝 ) | 0-95%RH @ 0-40℃ ( 无冷凝 ) | |||||||||||||||||
噪音 | 小于 50dBA@1 米 | 小于 55dBA@1 米 | 小于 58dBA@1 米 | |||||||||||||||||
控制管理 | ||||||||||||||||||||

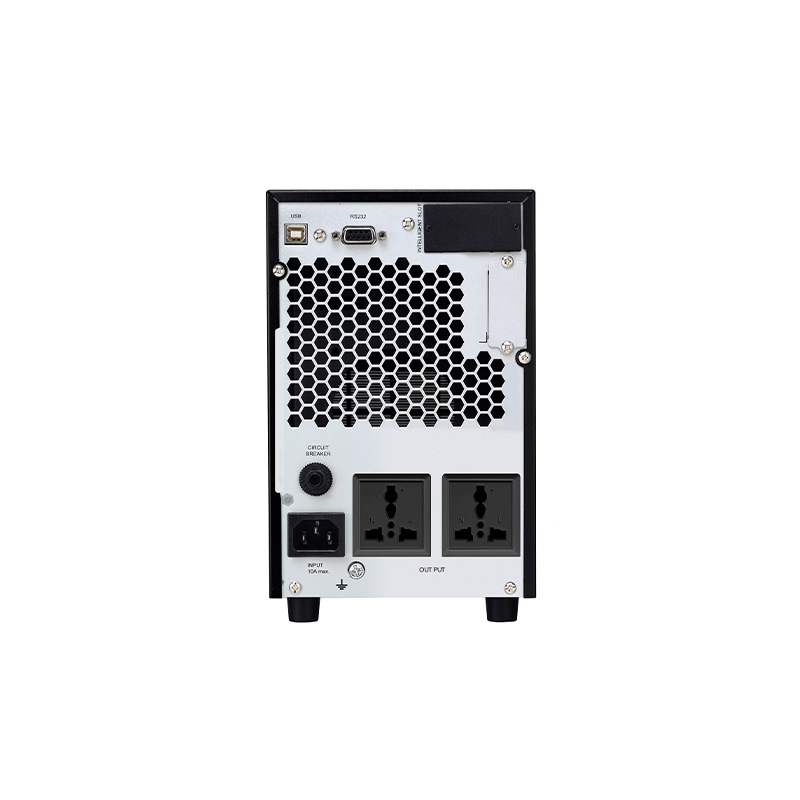

Smart RS-232 / 可选 USB | 支持Windows ®2000/2003/XP/Vista/2008, Windows ®7/8, Linux, Unix, and MAC | |||||||||||||||||||
可选 SNMP | 电源管理支持 SNMP 管理与网络管理 | |||||||||||||||||||
备注: | ||||||||||||||||||||
(1)当 UPS 设为恒压恒频模式时,输出功率会降额 80%;当 UPS 输出电压设为 100/200/208VA C 时,输出功率会降额 80%。 (2)200/208/220/230/240VA C 仅适用于长效机。 (3)现行产品规格如有变更恕不另行通知。 |
